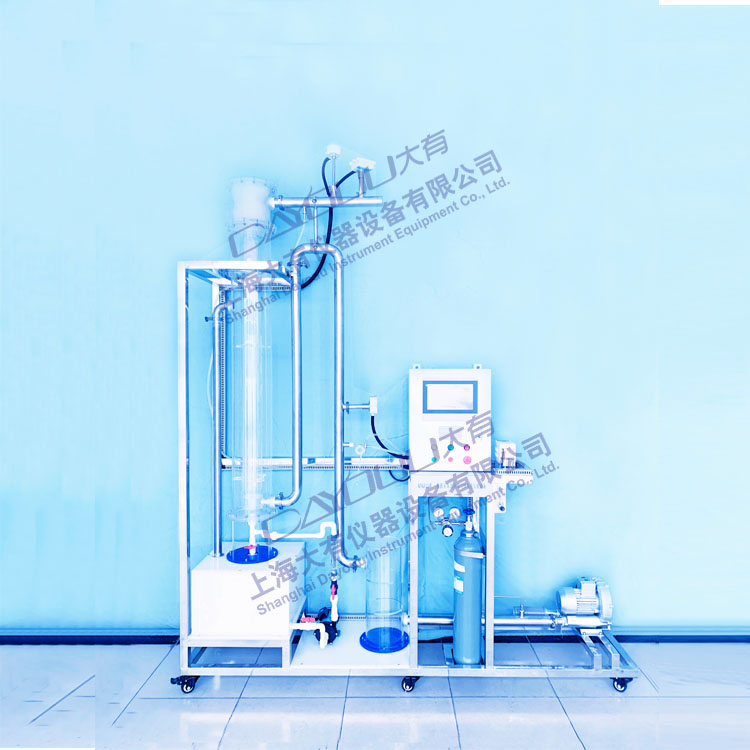

DYQ021Ⅱ 数据采集鼓泡塔气体吸收实验装置

DYQ021Ⅱ 数据采集鼓泡塔气体吸收实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.了解鼓泡反应器的种类、基本结构、装置的流程、设备构造和操作方法。

2.熟悉鼓泡反应器的工作原理。

3.了解鼓泡反应器在大气污染控制工程中的应用。

4.掌握了解鼓泡反应器吸收混合器中CO2。

二.技术指标

1.动力装置布置为正压式、处理气量约200m3/h。

2.SO2进气浓度：0.01~0.2%。

3.吸收效率约：80%、空塔气速2-3.5m/s、液层厚度800mm、吸收液体循环利用,无外排污水。

4.工作电源：AC380V±10%、50Hz，三相五线制，功率900W。安全保护：具有接地保护、漏电保护、过流保护。

5.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

6.装置外形尺寸：1500mm×550mm×1800mm。

三.主要配置及参数

1.在线SO2气体浓度检测装置2套：风管样式、量程范围0-2000PPM、测量精度2%、输出4-20MA。

2.在线风压、风量、风速检测系统1套：①L型皮托管1套。②压力传感器2套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA。风量、风速测量精度：±1%。

3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA。

4.PLC、显示器：10英寸彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

5.鼓泡反应器1套：透明有机玻璃材质、壁厚5mm，φ150*1200mm。

6.折板除雾器1套、气体混合器1套。

7.管道气体混合器（挡板3块）。

8.人工监测进出口2组、测压环2组、透明测压软管1批。

9.SO2气体与钢瓶1套（8L）、气体流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路。

10.贮液箱1只：白色PP板、厚度10mm。耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套。

11.旋涡风机1台：功率370W。

12.变频器1套：控制风机转矩调节风量大小。

13.304不锈钢台面、拉丝银双色板标牌。

14.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、急停按钮开关（正泰）、线槽等组成。

15.不锈钢连接管道、弯头，不锈钢快速连接件。

16.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
