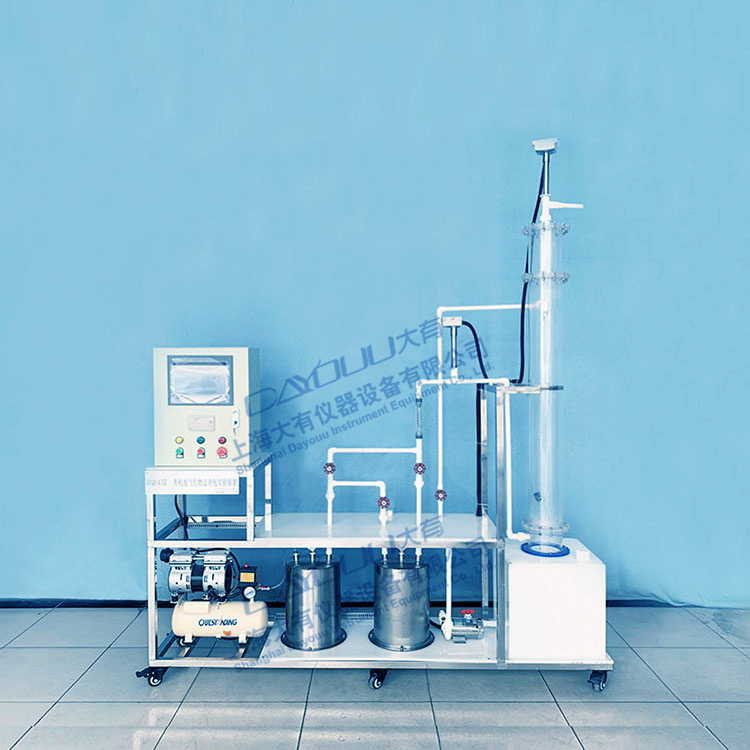

DYQ043Ⅱ 数据采集有机废气生物法净化处理实验装置

DYQ043Ⅱ 数据采集有机废气生物法净化处理实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.了解生物法控制VOCs的原理。

2.掌握生物降解法处理VOCs的方法。

3.熟悉污染物负荷对降解性能的影响。

二.技术指标

1.动力装置布置：正压式、设计气体流量=10m3/h、乙醇去除率不低于95%。

2.循环液流量2.5~25L/h。

3.工作电源：AC380V±10%、50Hz，三相五线制，功率500W。安全保护：具有接地保护、漏电保护、过流保护。

4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

5.装置外形尺寸：1600*500*1700mm。

三.主要配置及参数

1.在线乙醇气体浓度检测装置2套：风管样式、量程0-2000ppm、输出4-20MA。

2.气体流量计2只：量程0.05~0.5m3/h。

3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA。

4.PLC、显示器：10英寸彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

5.生物洗涤塔1套：透明有机玻璃材质、壁厚5mm，φ150mm*1200mm。

6.气体分布器、折板除雾器1套。

7.气体发生装置：VOC配气系统1套（304不锈钢材质，配压力表1只，采用鼓泡挥发配气，采用酒精液体配气），配气系统VOC气体出气浓度在30分钟内能稳定。

8.气体缓冲罐1套：304不锈钢（配压力表1只）。

9.人工监测进出口2组。压力表2只。

10.空压机1台。

11.贮液箱1只：白色PP板、厚度10mm。

12.提升水泵1台。

13.304不锈钢台面、拉丝银双色板标牌。

14.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、急停按钮开关（正泰）、线槽等组成。

15.不锈钢连接管道、弯头，不锈钢快速连接件。

16.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
