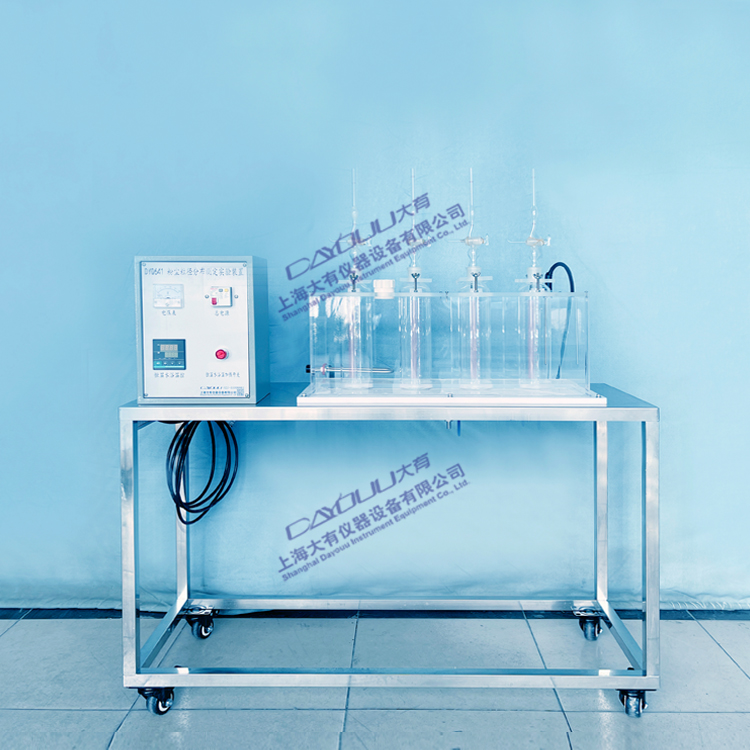

DYQ641 粉尘粒径分布测定实验装置

DYQ641 粉尘粒径分布测定实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.掌握对粉尘的粒径分布进行测定方法，为除尘器的设计、选用及除尘机理的研究提供基本的数据。

2.粉尘粒径分布的测定方法包括有巴柯离心分级测定法，液体重力沉降法（移液管法）和惯性冲击法等，本装置系统为液体重力沉降法（移液管法）。

二.技术指标

1.可在2~40μm自由选择分为8段。

2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤2200w；安全保护：具有接地保护、漏电保护、过流保护。

3.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。

4.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

5.装置外形尺寸：1200×450×1500mm。

三.主要配置及参数

1.沉降瓶4只：玻璃材质、φ80*200mm带刻度。

2.吸液管4只：玻璃材质，带三通活塞的10mL容器4只。

3.称量瓶1只、500ml烧杯1个、500ml量筒1个、注射器4只、乳胶皮管4根。

4.恒温水浴1套：主体10mm厚透明有机玻璃板，底板15mm厚白色有机玻璃板，有效容积45L。

5.加热管1只：U型、电压220V、功率1500W。

6.温控仪1台：电压220V、分度号PT100、量程0~400.0℃、继电器输出。

7.温度传感器1个：分度号PT100、测量范围-200~420℃。

8.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
