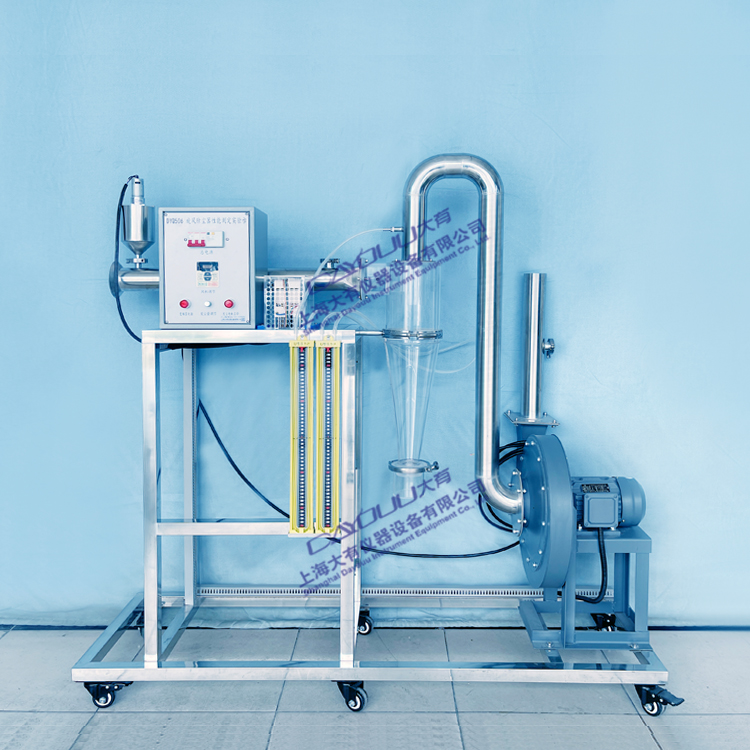

DYZ021 除尘器性能测定实验台

DYZ021 除尘器性能测定实验台

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.掌握旋风除尘器的结构与除尘原理，全面了解影响旋风除尘器性能的主要因素。

2.掌握管道中个点流速和气体流量的测定方法。

3.掌握旋风除尘器压力损失和阻力系数的测定方法。

4.掌握旋风除尘器效率的测定方法。

二.技术指标

1.动力装置布置为负压式，处理气量约 200m3/h，压力降：<2000Pa。

2.除尘效率：75%~85%，气体含尘浓度：<50g/ m3，处理粉尘粒径0.1~5µm。

3.工作电源：三相五线380V±10%，50Hz。安全保护：具有接地保护，漏电保护，过流保护。功率1600W。

4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

5.装置外形尺寸：2000mm×550mm×2000mm。

三.主要配置及参数

1.有机玻璃旋风除尘器1套、管道气尘混合装置1套、气体整流板1套。

2.有机玻璃粉尘自动加料装置1套：卧式加料、有机玻璃卸除灰尘装置1套。

3.透明测压软管1套、气体混合器1套。

4.U形压力计、L型皮托管1套、人工监测进出口2组、测压环2组。

5.离心通风机1台：1500W。

6.变频器1套：控制风机转矩调节风量大小。

7.设备标牌（凹字刻字400*150*4mm）、304不锈钢台面。

8.电源控制系统：双面亚光密纹喷塑电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（正泰）、线槽。

9.304不锈钢连接管道、弯头，不锈钢快速连接件。

10.不锈钢框架（配脚轮均为万向轮带禁锢脚、38*38mm不锈钢方管）等组成。

11.与本工艺配套的3D仿真教学软件、3D虚拟仿真平台。含管理员端、教师端、学生端；①局域网版；②网络版；③学生可任意在手机端和电脑端通过此平台学习设备的操作；④软件有实验原理、实验目的、实验步骤、语音播报、切换场景、文字辅助认识设备、操作指引、模拟实验、场景特效、背景音乐等功能；⑤▲软件可以人物360°漫游的视角观看各个角度；⑥▲软件平台可实时记录和保存学生操作软件的情况⑦▲学生按实验步骤进行考试，系统能当场评分并上传到教师端；⑧▲可以查询学生的历次考试成绩及使用3D仿真软件的情况。
（1）3D虚拟仿真平台：登录管理员以及教师端账号后可看到个人信息、学校管理、学院管理、系别管理、年级管理、班级管理、设备列表、考试管理、试卷管理、学生试卷、签到管理、新增作业管理、未审批作业、科目管理、作业成绩、考试成绩、错题试卷、未审核作业、通知公告、最新作业、成绩查询、在线用户、和系统设置这二十三个功能菜单，包含添加部门名称、负责人、联系电话、邮箱信息、管理员用户昵称、邮箱、用户名称、岗位、学校名称、手机号码、自主设置密码、搜索查询成员，上传文件、文件类型、专业、科目以及学校ID，可以在软件平台以文档形式上传教学资料，考试题目，可设置单选题、多选题、判断题、填空题、内容、科目、答案添加，▲可以查询学生的历次考试成绩，使用3D仿真软件的情况；学生可任意在手机端和电脑端通过此平台学习实验设备的使用操作，完成理论知识的学习，系统可立即自动批改并生成考试分数，实时上传到教师端。
