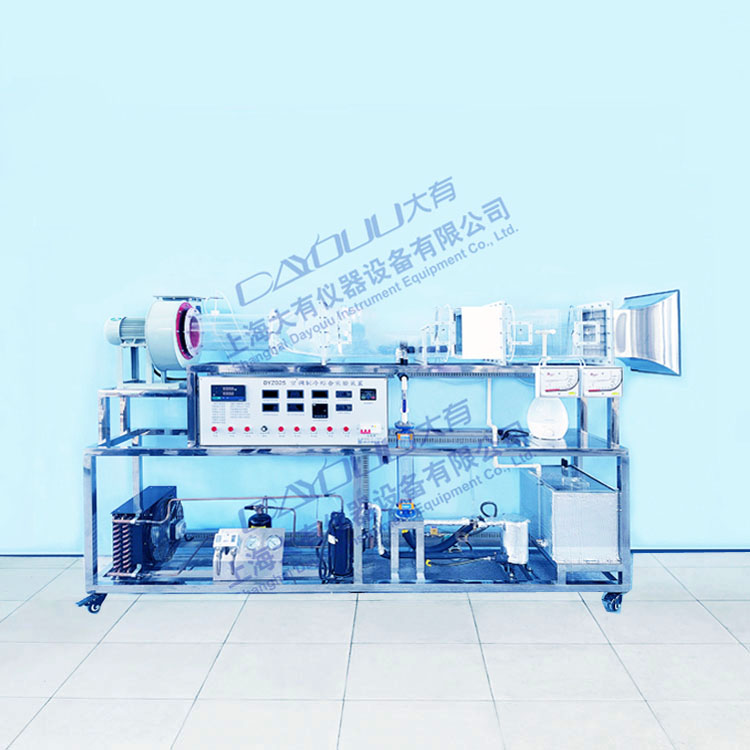

DYZ025 空气调节系统模拟实验台

DYZ025 空气调节系统模拟实验台

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

了解表冷器与空气之间的热湿交换过程。通过实验加深对表面式热湿交换概念地理解。掌握测量表冷器进出水和空气进出口温度、相对湿度、阻力特性的方法。熟悉换热量、热交换效率系数和接触系数的测定方法。

二.技术指标

1.装置工作环境：常温、常压下运行。

2.工作电源：380V±10%，50Hz，总功率8K。安全保护：具有接地保护，漏电保护，过流保护。

3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

4.装置外形尺寸：2870*600*1490mm。

三.主要配置及参数

1.有机玻璃风道断面尺寸：320*320mm。

2.表冷器1个。

3.不锈钢水箱1个和电加热器3个：功率1.5KW。

4.恒温室：超声波加湿器、空气电加热器1个：1.2KW。

5.压缩机：上海日立1P压缩机及配套储液罐、干燥过滤器、风冷冷凝器，15m蒸发器盘管。

6.水泵：单相不锈钢喷射式电泵、最大流量4.2m^3⁄h、最高扬程35m、额定流量2.5m^3⁄h、额定扬程16m、额定功率0.55KW、220V，50HZ。

7.多翼式低噪声离心通风机：1450r⁄min、配用电机功率0.75KW、380VAC、50HZ、全压490—390Pa、流量1950—2850m^3⁄h。

8.制冷剂：R22 、充注量1.1Kg，停机充注时压力约为0.8MPa。

9.测量控制系统：控温仪表2只（分别控制压缩机和水箱电加热器的启停）、测温仪表、红油斜管微压计、毕托管

10.K型热电偶12个：WRN-001、4*30*1200；K型热电偶4个（用于测量4路湿球温度）：WRN-001、4*200*1500。

11.流量计：玻璃转子流量计LZB—15，流量范围100-1000L/h，测量介质水，测量温度20℃。

12.变频器1台。

13.数显电流表2只，数显电压表2只。

14.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、加热、水泵带灯自锁按钮开关（正泰）等组成，控制箱面板采用铝质凹字技术制作。

15.与本工艺配套的3D仿真教学软件、3D虚拟仿真平台。含管理员端、教师端、学生端；①局域网版；②网络版；③学生可任意在手机端和电脑端通过此平台学习设备的操作；④软件有实验原理、实验目的、实验步骤、语音播报、切换场景、文字辅助认识设备、操作指引、模拟实验、场景特效、背景音乐等功能；⑤▲软件可以人物360°漫游的视角观看各个角度；⑥▲软件平台可实时记录和保存学生操作软件的情况⑦▲学生按实验步骤进行考试，系统能当场评分并上传到教师端；⑧▲可以查询学生的历次考试成绩及使用3D仿真软件的情况。
（1）3D虚拟仿真平台：登录管理员以及教师端账号后可看到个人信息、学校管理、学院管理、系别管理、年级管理、班级管理、设备列表、考试管理、试卷管理、学生试卷、签到管理、新增作业管理、未审批作业、科目管理、作业成绩、考试成绩、错题试卷、未审核作业、通知公告、最新作业、成绩查询、在线用户、和系统设置这二十三个功能菜单，包含添加部门名称、负责人、联系电话、邮箱信息、管理员用户昵称、邮箱、用户名称、岗位、学校名称、手机号码、自主设置密码、搜索查询成员，上传文件、文件类型、专业、科目以及学校ID，可以在软件平台以文档形式上传教学资料，考试题目，可设置单选题、多选题、判断题、填空题、内容、科目、答案添加，▲可以查询学生的历次考试成绩，使用3D仿真软件的情况；学生可任意在手机端和电脑端通过此平台学习实验设备的使用操作，完成理论知识的学习，系统可立即自动批改并生成考试分数，实时上传到教师端。

15.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
