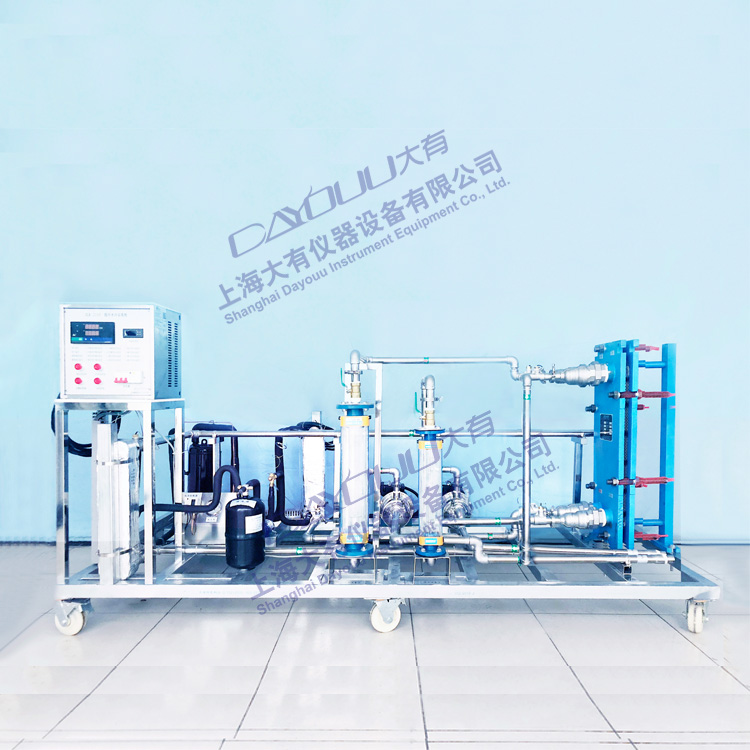

DYZ035 废水-地下水-热泵系统

DYZ035 废水[地下水]热泵系统

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.了解废水热泵系统的组成。

2.了解板式换热器的工作流程，测试板式换热器的换热效率。

3.测试废水换热的效率。

二.技术指标

1.废水（低品位热源）温度≥35℃，废水流量≥1m3/h，冷水流量≤1.5 m3/h，冷水可被升温至≥55℃。

2.工作电源：AC380V±10%、50Hz，三相五线制，功率15KW。安全保护：具有接地保护、漏电保护、过流保护。

3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

4.装置外形尺寸：2.5m×1.2m×1.5m。

三.主要配置及参数

1.可拆卸板式换热器1台：大有BRDY018-2m2，换热面积2平方米，设计压力/试验压力（MPa）：1.0，设计温度：150℃，流程组合：1，4个接管为2.5寸外牙。

2.铜钎焊板式换热器(蒸发器) 1台：大有BRDY016换热面积1.3平方米，B3-52-30，水管1寸外牙。

3.铜钎焊板式换热器(冷凝器) 1台：大有BRDY015 换热面积1.5平方米，B3-52-26，水管1寸外牙。

4.氟利昂制冷装置储液器1台：工作介质：R22/404A，工作压力≤2.0MPa，容积6L，试验压力：2.3MPa。

5.HITACHI涡旋压缩机1台： AC380V、50HZ，制冷剂R22，输入功率：4.6KW，充油量1.4L。

6.单相不锈钢喷射式电泵2台：最大流量4.2m3/h，最高扬程35m，额定流量2.5 m3/h，额定扬程16m，额定功率0.55KW，配管内径25mm，AC220V，50HZ，最高吸程9m，重量9Kg。

7.玻璃转子流量计1只：LZB-40，16～1600L/H，水，20℃，数量1台。LZB-25，10～1000L/H，水，20℃。

8.制冷剂R22，加注量2.5Kg。

9.制冷剂压力表。

10.不锈钢加热温控型水箱：1m×1m×1m。

11.加热功率6KW。

12.不锈钢弯头、不锈钢变径头、不锈钢三通、不锈钢管道、不锈钢卡盘等配件，数量一批。

13.八通道温度巡检仪，数显温控表。

14.高低压保护器。

15.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。

16.与本工艺配套的3D仿真教学软件、3D虚拟仿真平台。含管理员端、教师端、学生端；①局域网版；②网络版；③学生可任意在手机端和电脑端通过此平台学习设备的操作；④软件有实验原理、实验目的、实验步骤、语音播报、切换场景、文字辅助认识设备、操作指引、模拟实验、场景特效、背景音乐等功能；⑤▲软件可以人物360°漫游的视角观看各个角度；⑥▲软件平台可实时记录和保存学生操作软件的情况⑦▲学生按实验步骤进行考试，系统能当场评分并上传到教师端；⑧▲可以查询学生的历次考试成绩及使用3D仿真软件的情况。
（1）3D虚拟仿真平台：登录管理员以及教师端账号后可看到个人信息、学校管理、学院管理、系别管理、年级管理、班级管理、设备列表、考试管理、试卷管理、学生试卷、签到管理、新增作业管理、未审批作业、科目管理、作业成绩、考试成绩、错题试卷、未审核作业、通知公告、最新作业、成绩查询、在线用户、和系统设置这二十三个功能菜单，包含添加部门名称、负责人、联系电话、邮箱信息、管理员用户昵称、邮箱、用户名称、岗位、学校名称、手机号码、自主设置密码、搜索查询成员，上传文件、文件类型、专业、科目以及学校ID，可以在软件平台以文档形式上传教学资料，考试题目，可设置单选题、多选题、判断题、填空题、内容、科目、答案添加，▲可以查询学生的历次考试成绩，使用3D仿真软件的情况；学生可任意在手机端和电脑端通过此平台学习实验设备的使用操作，完成理论知识的学习，系统可立即自动批改并生成考试分数，实时上传到教师端。

16.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
