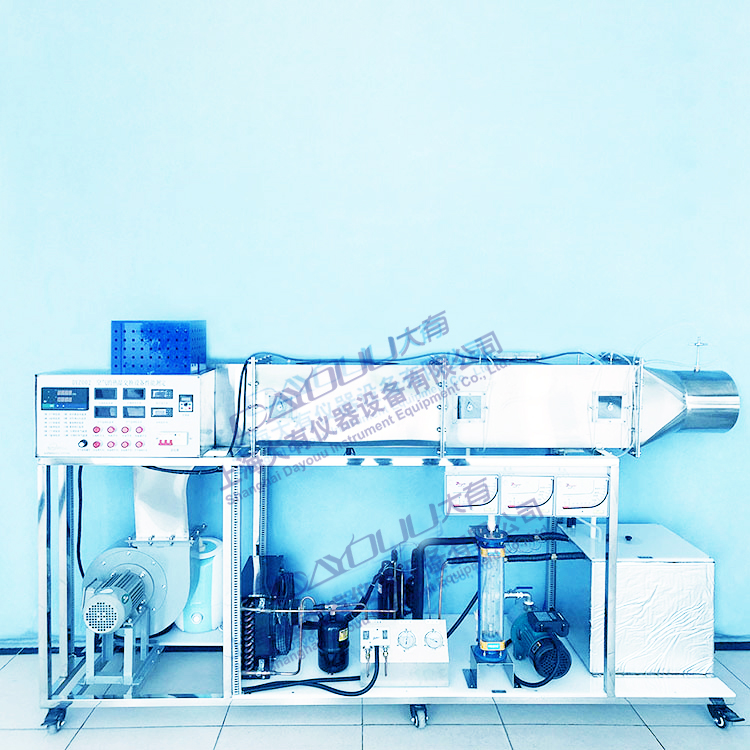

DYZ076 表冷器性能实验台
DYZ076 表冷器性能实验台
上海大有仪器设备有限公司 http://www.dayouu.com
电话：021-31006861/ 13310111608
一.实验目的
1.了解表冷器与空气之间的热湿交换过程。
2.通过实验加深对表面式热湿交换概念地理解。
3.掌握测量表冷器进出水和空气进出口温度、相对湿度、阻力特性的方法。
4.熟悉换热量、热交换效率系数和接触系数的测定方法。
二.技术指标
1.装置工作环境：常温、常压下运行。
2.★干湿球温度测量的空气相对湿度与湿度表测出来的误差在5%以内。
3.工作电源：AC380V±10%、50Hz，三相五线制，功率6KW。安全保护：具有接地保护、漏电保护、过流保护。
4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
5.装置外形尺寸：2870*600*1490mm。
三.主要配置及参数
1.不锈钢风道断面尺寸：320*320mm。
2.表冷器1个，恒温室，1.2KW空气电加热器1个，WRN-001、4*30*1200、K型热电偶9个，WRN-001、4*200*1500、K型热电偶3个（用于测量4路湿球温度），超声波加湿器一台。
3.测量控制系统：控温仪表、测温仪表、红油斜管微压计、毕托管。
4.冷水系统：水箱及1.5KW水箱电加热器3个、。
5.压缩机：上海日立1P压缩机及配套储液罐、干燥过滤器、风冷冷凝器，15m蒸发器盘管。
6.水泵：单相不锈钢喷射式电泵、最大流量4.2m^3⁄h、最高扬程35m、额定流量2.5m^3⁄h、额定扬程16m、额定功率0.55KW、220V，50HZ。
7.多翼式低噪声离心通风机：1450r⁄min、配用电机功率0.75KW、380VAC、50HZ、全压490—390Pa、流量1950—2850m^3⁄h。
8.制冷剂：R22、充注量1.1Kg，停机充注时压力约为0.8MPa。
9.流量计：玻璃转子流量计LZB—15，流量范围100-1000L/h，测量介质水，测量温度20℃。
10.变频器1个，数显电流表2块，数显电压表2块，温控表2块（分别控制压缩机和水箱电加热器的启停）。
11.电源控制系统：304不锈钢控制柜、漏电保护器、变频器及控制面板、带灯自锁按钮开关、调节旋钮、线槽等组成，控制箱面板采用铝质凹字技术制作。
12.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
