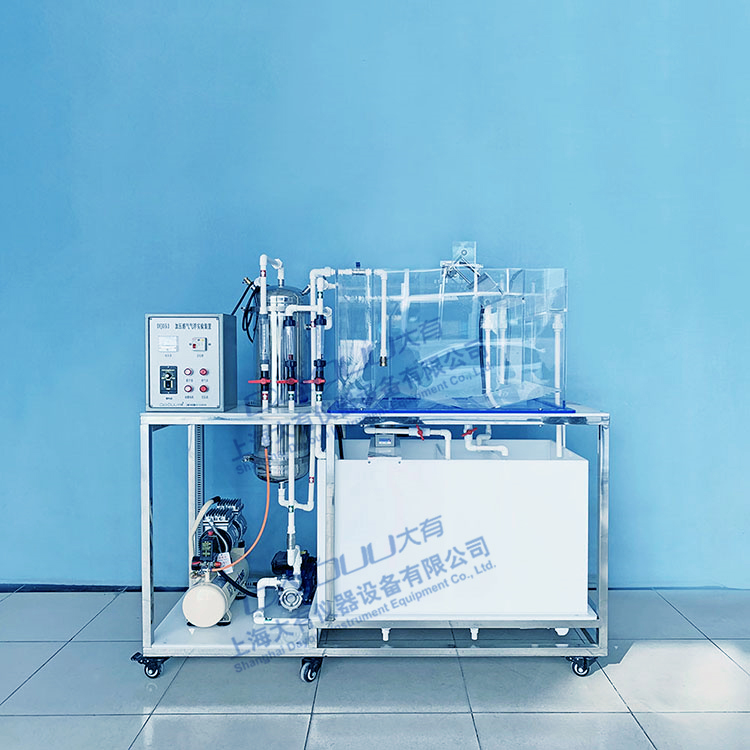

DYJ053 平流式溶气加压气浮实验装置（水泵和空压机）
-
DYJ053 平流式溶气加压气浮实验装置（水泵和空压机）
上海大有仪器设备有限公司 http://www.dayouu.com
电话：021-31006861/ 13310111608
一.实验目的
1.确定气浮处理系统的设计运行参数。
2.深化对加平流式压溶气气浮系统及其各部分的组成，运行过程及其操作和控制要点，溶气水释放的表现特征及浮渣的形成的理解。
3.加深对悬浮颗粒浓度、操作压力、气固比、释气量与澄清效果间的关系的理解。
二.技术指标
1.处理水量50L/h、水力停留时间0.5～2h。
2.处理效率：悬浮物去除率达95%以上。
3.溶气系统：气泡颗粒大小直径为20-30μm ，含气体积比≥3%，释气量与饱和值比＞0.9。
4.工作电源：AC220V±10%、50Hz，单相三线制，功率900W，安全保护：具有接地保护、漏电保护、过流保护。
5.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
6.装置外形尺寸：1600×450×1700mm。
1.平流式气浮池：透明有机玻璃材质、厚度10mm，包含絮凝反应室、气浮反应室、泥水分离室。
2.原水箱、溶气供水箱、浮渣箱和清水箱各1个：白色PP板、厚度10mm，水箱底板上安装有放空阀，方便将水排净。
3.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套。
4.进水泵1台（额定流量1m3/h，扬程15m,功率370W）。
6.压力溶气罐1套：Φ100×500mm，304不锈钢材质、工作压力0.2-0.5Mpa（可调）、容积近8L。
9.流量测量与调节：转子流量计，污水流量1个（量程10-100L/H），加药流量（量程0.25~2.5L/H），气体流量1个（量程100~1000L/h）。
11.304不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
12.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
14.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
