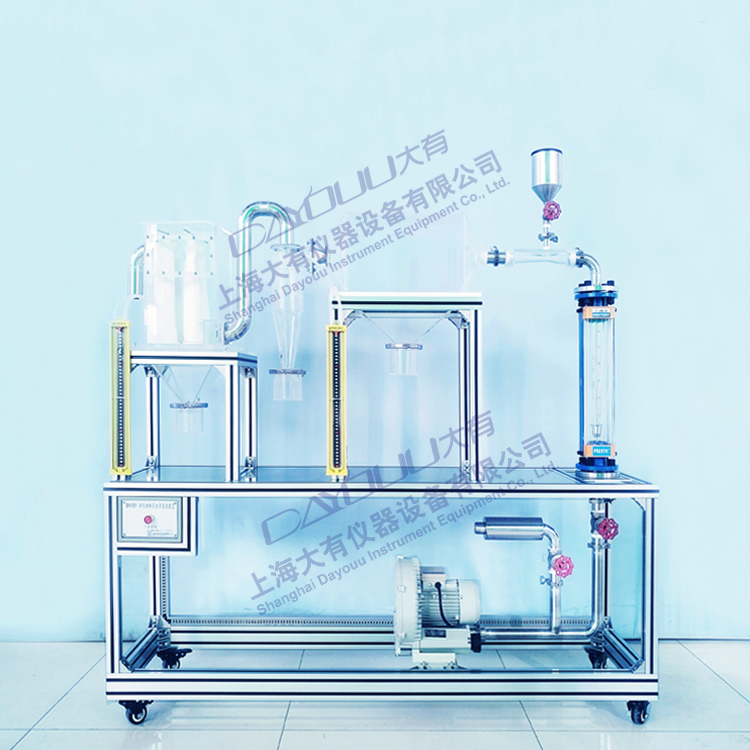

DYH181 非均相物系分离实验装置

一.装置功能

1、演示含尘气体通过重力沉降室、旋风分离器时，含尘气体、固体尘粒和气体的运动路线。先给学生以直观生动的印象，后引导学生从理论上去进行解释，可达到正确理解和描述旋风分离器的工作原理的目的。

2、定性地观察旋风分离器内，径向上的静压强分布和分离器底部出灰口等处出现负压的情况，引导学生认识出灰口和集尘室密封良好的必要性。

3、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。

4、可利用本装置制备实验用含尘气体的办法，观察固体分离从文丘里管处被吸入的现象，加深学生对流体流动过程中能量转化问题的理解。

二.设计要求

1、设备末端配有袋滤器，增强分离效果，可对比旋风分离器与袋滤器处理效果。

2、采用文丘里进料器，可观察固体分离从文丘里管处被吸入的现象。

三.技术指标

1、运行环境：常温常压。

2、运行体系：空气~滑石粉。

3、空气流量：0~60m³/h。

4、装置外形尺寸：1750*500*1600mm。

四.公用设施

1、水：无需水。

2、电：电压 AC220V，功率0.6kW。

3、实验物料：空气、滑石粉。
