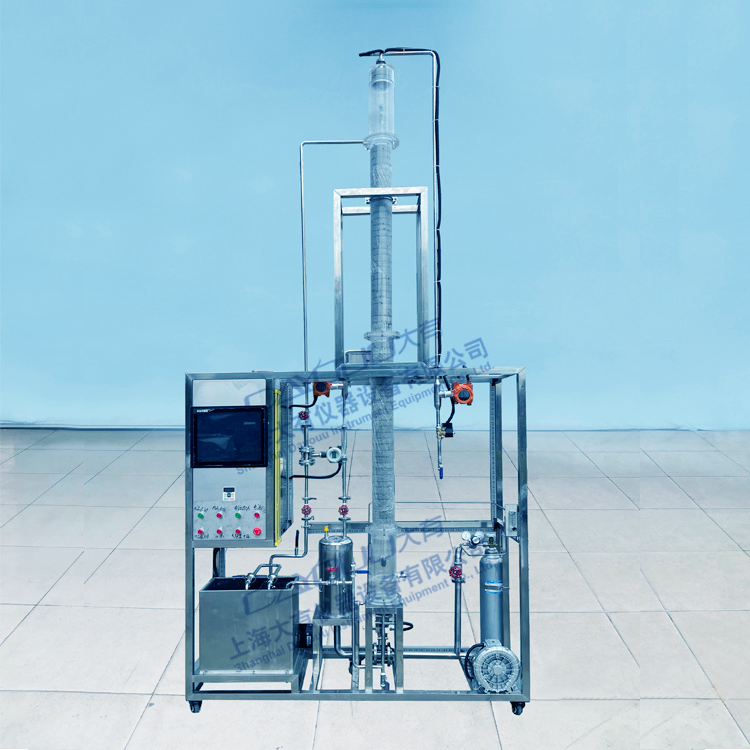

DYH216Ⅱ 数字型填料吸收塔实验装置（CO2体系）
-
DYH216Ⅱ 数字型填料吸收塔实验装置（CO2体系）
上海大有仪器设备有限公司 http://www.dayouu.com
一.装置功能
1.了解填料吸收塔的基本流程及设备结构并练习操作。
2.了解填料塔的流体力学性能。
3.学会填料吸收塔传质能力和传质效率的测定方法。
4.掌握以ΔX为推动力的总体积吸收系数的测定方法。
二.技术指标
1.常温、常压下运行。
2.体系：CO2-空气-水。
3.空气流量：3～5m3/h。二氧化碳流量：2～3L/min。液量：0.6～1m3/h，吸收塔填料层高度1.5-2.0m。
4.装置外形尺寸：2300mm*500mm*1900mm。
三.公用设施
水：装置自带不锈钢水箱，连接自来水，实验时经离心泵进入吸收塔，循环使用。
电：电压AC380V，功率1.5KW，三相五线制，每个实验室需配置 1~2 个接地点（安全地及信号地）。
气：空气来自风机（自带气源），CO2来自气体钢瓶。
实验物料：水、CO2气体。
外配设备：二氧化碳钢瓶及减压阀，若用色谱检测还需预留空间。
四.主要配置及参数
1.玻璃填料吸收塔：玻璃管内径 D＝0.12m；塔高2.2m；内装Φ110，高70mm规整填料；填料层高度1.5-2.0m
3.气体转子流量计（混合气）：流量范围 0.8～8m3/h。
4.气体流量计（空气）：孔板流量计，工况下开孔19mm，配有压差传感器。
5.气体流量计（CO2）：1～10L/min
6.液体流量：DN15法兰式；0-6m³/h；485通讯
7.塔体床层压降由U型管压差计测取，观察上下塔压降变化；量程0-4000pa。
8.旋涡气泵： RT-H2125AS 电压：380V 功率：0.25KW 额定电流：1.2A 最大负压：-10Kpa 最大风压：11Kpa 最大风量；80m³/h 额定频率：50HZ。
9.水泵：型号：CHL4-20 电压:380V功率：0.37KW 流量4m³/h 扬程15m
10.温度测量：pt100温度计，对进、出液体温度，进、出气体温度进行测量。
11.CO2浓度传感器：进口CO2浓度传感器：0-3%；出口CO2浓度传感器：0-5000ppm。
12.电磁阀：304不锈钢、常闭型 DN15。
13.CO2气瓶：容量：8L、带减压阀
14.混合稳压罐：不锈钢制作，对气体充分混合、稳压后输出。
15.正泰电器：接触器、开关、漏电保护空气开关。
16.触摸屏：森克触摸 15.6寸
17.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。
18.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
19.软件组成：模拟模块：16位分辨率，RS485通讯模式。功能：温度、流量、压差等模拟量信号采集与历史数据记录。配数据采集软件一套，在线工业组态软件一套。
