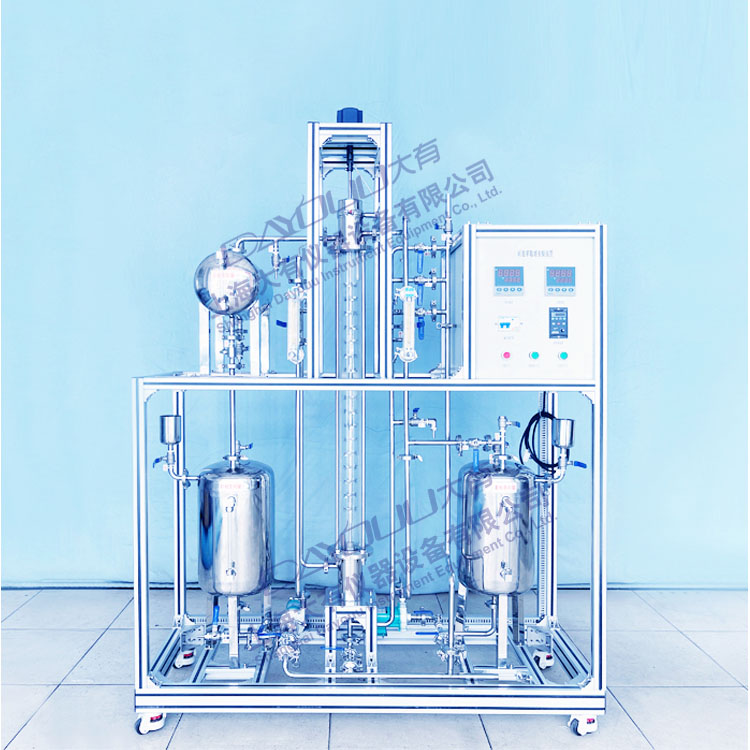

DYH221 转盘萃取塔实验装置

DYH221 转盘萃取塔实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.装置功能

1.了解转盘萃取塔的基本结构、操作方法及萃取的工艺流程；

2.观察转盘转速变化时，萃取塔内轻、重两相流动状况，了解萃取操作的主要影响因素，研究萃取操作条件（转盘转速）对萃取过程的影响；

3.掌握每米萃取高度的传质单元数、传质单元高度和萃取率的实验测定方法；

4.掌握化学滴定法测定原料液、萃取液和萃余液浓度的方法；

5.固定两相流量，测定不同转速时萃取塔的传质单元数 、传质单元高度 及总传质系数 。

二.技术参数

1.体系：煤油-水-苯甲酸。

2.操作压力：常压操作，操作温度：常温。

3.萃取塔转动频率：200—600转/分，传质单元数 NOE：0.4—3.0，传质单元高度 HOE：0.3—2.0，体积总传质系数：2.0×10⁴--2.0×10⁵kgA/[m³ .h.(kgA/kgs)]。

4.水流量：1～10 L/h，煤油流量：1～10 L/h。

5.装置外形尺寸：1220mm*400mm*1780mm。

三.公用设施

水：装置自带304不锈钢水箱，连接自来水接入。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：水—煤油—苯甲酸。

外配设备、药品：煤油—苯甲酸、Na(OH)₂标准液、化学分析仪。

四.主要配置

1.玻璃萃取塔：Ф60×1000，高硼硅玻璃管、壁厚5mm、尺寸φ60mm*1000mm、316不锈钢转盘φ25mm和固定环。

2.料液槽（苯甲酸的煤油溶液）：1只，煤油回收槽：1只，萃取剂（去离子水）槽：1 只，全部采用不锈钢材质制造，250*250*250mm。

3.定位器：倒U状 ，直径φ10mm，304不锈钢材质。

4.可调速电机：电压220V、功率60W、3K、15轴四方带调速器。

5.流量计2只：有机玻璃面板式流量计（水），16~160ml/min；防腐面板式流量计（煤油），1-10L/h。

6.数字转速显示仪，宇电多路温度显示仪。

7.测转速传感器：霍尔开关。

8.Pt100铂电阻温度传感器4只 ：0—100℃。

9.磁力驱动泵1台：电压220V、功率15W、流量7L/min、扬程4米；隔膜泵1台：电压DV24V、功率40W、最大流量9.5L/min、转速1200r/min、吸程5m。

10.正泰电器：接触器、开关、漏电保护空气开关。

11.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。

12.不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
