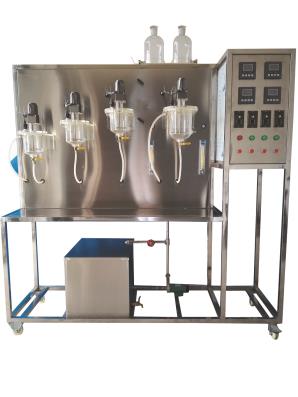

DYH631 单釜与三釜串联返混性能测定装置

DYH631 单釜与三釜串联返混性能测定装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.装置功能

1.通过实验了解停留时间分布测定的基本原理和实验方法。

2.掌握停留时间分布的统计特征值的计算方法。

3.学会用理想反应器的串联模型来描述实验系统的流动特性。

二.技术指标

1.常温，常压操作

2.单釜：水流量：40l/h、平均停留时间（数学期望值）：200-600、方差：1.0105--3.0105、模型参数N：1.2—2。

3.三釜：水流量：30l/h、平均停留时间（数学期望值）：200-600、方差：1.0105--5.0105、模型参数N：1.2—4。

4.装置外形尺寸：1800×500×2000mm（长×宽×高）。

三.公用设施

水：装置自带不锈钢水箱桶，连接自来水接入。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：水--- KCl，外配设备：电脑。

四.主要配置及参数

1.釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。

2.釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。

3.MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。

4.交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。其操作板置于控制柜上，转速可在操作板上进行调节。

5.LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。

6.数显电导率仪：在线电导率检测仪，0-2000S·cm4个，电导电极：4支。

7.LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。

8.各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。

9.正泰电器：接触器、开关、漏电保护空气开关。

10.管路、管件及阀门均采用304不锈钢材质，304镜面不锈钢仪表柜，测控、电器设备在实验台架上。

11.不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。

五.测控组成
