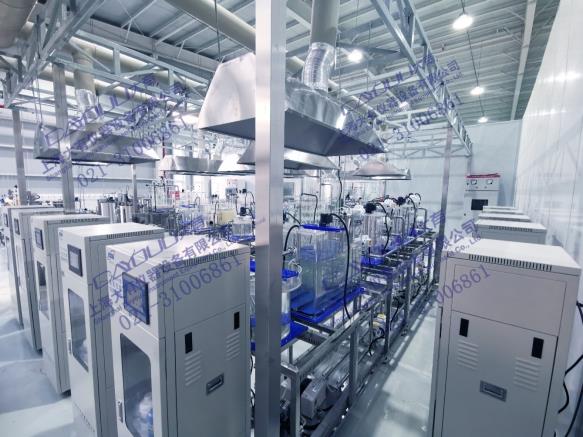

DYA521Ⅱ 智能化污水处理工艺系统
为环境工程实验实训中心建设模拟一个真实的污水处理工厂,在系统上体现污水处理厂的整体架构,在工艺上全面涵盖典型的污水处理工艺。工艺实验系统可实现全部单元装置的独立运行和任意关联单元之间的组合运行;各单元可通过阀门切换灵活组合,构成不同的处理工艺,根据教学和科研的需要完成各种实验,进行工艺研究和技术开发。本项目建设将环境工程水处理实验教学与污水厂生产实训结合起来,其功能定位于:
1.满足污水处理厂专题实训要求;
2.满足环境工程水处理工艺实验和工艺设计实验研究的要求。
装置模拟真实的污水处理工厂,在系统上体现污水处理厂的整体架构。将系统分为一级物化处理,二级生物处理,全面涵盖了典型的污水处理工艺,再现了污水处理工厂完整的工艺流程。系统可连续运行,各级工艺流量匹配,工艺之间可通过阀门管路自由切换,以达到对比实验研究的目的。
-
1 系统简介
1、本系统设计包括一级物化处理、二级生物处理。一级物化处理包括:配水系统、格栅、旋流沉砂池、曝气沉砂池、加药混凝沉淀系统、电凝聚气浮、中和调节池。二级生物处理工艺包括:A/O污水处理工艺、A2/O污水处理工艺、UCT污水处理工艺、MUCT污水处理工艺、EGSB+好氧接触氧化污水处理工艺、卡鲁赛尔氧化沟污水处理工艺、MBR污水处理工艺、普通活性污泥法污水处理工艺、污泥浓缩池、板框压滤、二级污水出水池等。
2.装置主要采用有机玻璃制作,直观可视;管路、阀门、支架、台面全部采用304不锈钢,UPVC工程化布管穿线,整个系统结构紧凑、美观、实用。
3.手/自动控制操作,根据在线检测的数据自动动态调节设备运行参数,动态分析工艺的能耗和物耗,同时进行动态的运营管理,在保证出水水质达标,设备正常运行同时,实现总体设备的动态节能分析。
2 实验项目
1.普通活性污泥法污水处理厂全套工艺运行实验
2.A/O工艺污水处理厂全套运行处理实验
3.A2/O工艺污水处理厂全套运行处理实验
4.改良A2/O工艺污水处理厂全套运行处理实验
5.UCT工艺污水处理厂全套运行处理实验
6.MUCT工艺污水处理厂全套运行处理实验
7.倒置A2/O工艺污水处理厂全套运行处理实验
8.MBR膜生物反应器污水处理厂全套运行处理实验
9.氧化沟工艺污水处理厂全套运行处理实验
10.EGSB+生物接触氧化法处理高浓度有机废水实验
11.城市生活污水处理及中水回用运行处理实验
12.印染废水脱色全套工艺运行处理实验
13.含油废水全套工艺运行处理实验
14.工业废水全套工艺运行处理实验
15.活性污泥动力系数测定实验
16.污水处理厂的工业自动化控制与远程监测的操作性实验
17.机械格栅除渣实验(机械格栅过程演示实验、机械格栅的栅条间隙对除渣的效率影响)
18.旋流沉砂实验(旋流沉砂过程演示实验、旋流速度与颗粒物粒径大小与密度对除砂效率的影响研究性实验)
19.曝气沉砂池实验
20.加药混凝沉淀(加药混凝实验、混凝最佳投药量及PH值测定实验、混凝反应的GT值研究实验、平流式沉淀池实验、行车吸泥演示)
21.电凝聚气浮(电解电压、电流、板间距、极板有效面积对电凝聚效果的研究性实验;研究不同的极板材料的电凝聚或电化学氧化的效果;电凝聚除油实验;电凝聚脱色实验)
22.废水PH中和实验(废水的酸碱中和实验)
23.O、A/O、A2/O、UCT、MUCT工艺生物处理实验(各种工艺对有机污染物降解性能对比实验;有机废水脱磷除氮实验;活性污泥的培养、驯化、运行实验;曝气量对污水处理效果的影响研究性实验;污泥回流比对实验效果的影响性实验;硝化液回流比对脱氮除磷效果的影响性实验)
24.卡鲁塞尔氧化沟单池实验(卡鲁塞尔氧化沟工艺运行实验;氧化沟脱磷除氮实验;活性污泥的培养、驯化、运行实验;机械曝气量及单沟水平流速对污水处理效果的影响研究性实验;污泥回流比对实验效果的影响性实验)
25.竖流式沉淀池实验(竖流式沉淀池的运行实验;确定停留时间、表面负荷、上升流速等对沉淀效果的影响)
26.周进周出辐流式沉淀池实验(周进周出辐流式沉淀池的运行实验;确定停留时间、表面负荷、上升流速等对沉淀效果的影响)
27.中进周出辐流式沉淀池实验(中进周出辐流式沉淀池的运行实验;确定停留时间、表面负荷、上升流速等对沉淀效果的影响)
28.斜板沉淀池实验(斜板沉淀池的运行实验;确定停留时间、表面负荷、上升流速等对沉淀效果的影响)
29.MBR膜生物反应器实验(有机废水的膜净化实验;研究膜污染过程、膜污染影响因素实验;污染膜的清洗实验;比较不同膜密度对处理水质影响实验;活性污泥的培养、驯化、运行实验;曝气量对膜表面污染物的去除及污水处理效果的影响研究性实验;硝化液回流比对脱氮除磷效果的影响性实验)
30.EGSB厌氧反应器实验(EGSB工艺运行过程的调试实验;反应温度对消化效果的影响实验;悬浮污泥浓度对处理效果的影响实验;厌氧污泥的培养、驯化、运行实验;产气量与有机污浓度及其它运行参数的关系;三相分离器的气固液分离效果)
31.生物接触氧化池实验(生物膜对有机污染物降解性能的研究性实验;微生物挂膜实验;生物膜的培养、挂膜、驯化、运行实验;曝气量对污水处理效果的影响研究性实验)
32.普通快滤池实验(砂滤与反冲洗实验、滤速与清洁滤层水头损失的关系测定实验、砂滤反冲洗强度对反冲洗效果的影响研究性实验)
33.活性炭吸附实验(活性炭吸附原理的研究性实验、吸附等温线测定实验、吸附穿透曲线测定实验、对不同的活性炭或其它吸附剂的性能测定实验)
34、紫外杀菌实验
3 系统参数指标
1.处理能力:每条线15L/h 总处理能力:75L/h
2.工作电源:AC220V/380V±10%
3.安全保护:具有漏电自动保护装置
4.进出水质要求:进水水质为典型生活污水中等水质时(COD400mg/L,BOD220mg/L,SS200mg/L、TN40mg/L、氨氮25mg/L、TP6mg/L),二级出水水质必须满足城镇污水处理厂污染物排放标准(GB18918-2002)规定的一级B标准。
指标
CODcr
(mg/L)
BOD5
(mg/L)
SS
(mg/L)
TN
(mg/L)
NH3-N
(mg/L)
TP
(mg/L)
pH
原水
400
220
200
40
25
6
6-9
出水
60
20
20
20
8
1
6-9
5.装置总体尺寸约:20m×6m×2.3m。
4 智能化污水处理工艺系统配置清单
项次
设备名称
规格型号及参数
单位
数量
一
原水调节池
1、调节池:304不锈钢材质;外形尺寸:Φ900×1000mm;设置搅拌混合器、溢流口以及液位开关。
2、搅拌装置:AC220V交流减速电机,功率90W,转速可调;配不锈钢搅拌桨。
3、液位开关:磁翻板液位计。
4、提升泵:最大流量100L/h,流量数显,输出40mA。
套
1
二
机械格栅
1、格栅池:进口透明有机玻璃材质;外形尺寸:300×150×200mm。
2、密格栅1套:有机玻璃材质。
套
1
三
旋流沉砂池
1、旋流沉砂池:进口透明有机玻璃材质;停留时间约30min;有效容积37.5L;池体直径Φ350mm。
2、交流数显智能调速器:额定功率:40W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速
3、搅拌装置:AC220V交流减速电机,功率40W,转速:500rpm;配不锈钢搅拌桨
套
1
四
曝气沉砂池
进口透明有机玻璃材质;停留时间约30min,有效容积37.5L
曝气泵1台:电压220V/50Hz,功率70W,排气量90L/min,压力>0.035Mpa。流量计1个
套
1
五
混凝沉淀池
1、三级混凝搅拌池:进口透明有机玻璃;停留时间约15min,有效容积20L
2、斜板沉淀池:进口透明有机玻璃;停留时间约60min,有效容积75L,含斜板1套,倾斜角60°。
3、交流数显智能调速器:额定功率:30W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速。
4、搅拌装置:AC220V交流减速电机,功率30W,转速:200rpm;配不锈钢搅拌桨
5、加药计量泵:电磁隔膜计量泵,流量:1升/小时,压力:7BAR;吸程1米;功率10W;流量无极电控可调;带数字显示;带4-20mA输出,电源电压:AC 220V±10%,50Hz/60Hz
6、储药箱:进口透明有机玻璃;有效容积10L;无极调速搅拌器1套
套
1
六
混凝气浮
1、电凝聚气浮:进口透明有机玻璃;停留时间约20min,有效容积25L。
2、彩色数显可控硅整流调压器:电压可调范围:0~48V/DC,最大电流:20A;功率1000W;LCD彩色液晶显示屏;电压电流数码设定并显示;功率显示;电压电流控制精度±1%
3、机械刮渣机:永磁同步电机;AC220V/50HZ;功率14w;转速10rpm。
套
1
七
中和调节池
1、调节池:304不锈钢材质;有效容积400L;设置搅拌混合器、溢流口以及液位开关
2、搅拌装置:AC220V交流减速电机,功率90W,转速可调;配不锈钢搅拌桨
3、液位开关:磁翻板液位计
4、加药计量泵:电磁隔膜计量泵,流量:1升/小时,压力:7BAR;吸程1米;功率10W;流量无极电控可调;带数字显示;带4-20mA输出,电源电压:AC 220V±10%,50Hz/60Hz
5、储药箱:进口透明有机玻璃;有效容积10L;无极调速搅拌器1套
套
2
八
厌氧池
1、厌氧反应池:进口透明有机玻璃材质;停留时间约1.5h;有效容积22.5L。
2、提升泵:无极调速调节流量,最大流量:0.5L/min,转速范围:0~150(转/分钟),DC 24V±10%
3、交流数显智能调速器:额定功率:25W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速
4、搅拌装置:AC220V交流减速电机,功率25W,转速:200rpm;配不锈钢搅拌桨
套
1
九
缺氧池1
1、缺氧池:进口透明有机玻璃材质;停留时间约1.5h,有效容积22.5L。
2、回流泵:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量可达50L/h
3、交流数显智能调速器:额定功率:25W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速
4、搅拌装置:AC220V交流减速电机,功率25W,转速:200rpm;配不锈钢搅拌桨
套
1
十
缺氧池2
1、缺氧池:进口透明有机玻璃材质;停留时间约1.5h,有效容积22.5L。
2、交流数显智能调速器:额定功率:25W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速
3、搅拌装置:AC220V交流减速电机,功率25W,转速:200rpm;配不锈钢搅拌桨
套
1
十一
好氧池
1、好氧池:进口透明有机玻璃材质;停留时间约4.5h,有效容积67.5L。
2、回流泵1台:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量可达60L/h
3、曝气泵:LP60静音气泵;电压:220~240V;频率:50/60HZ;功率:50W;气流量:70L/min;压力:0.037MPa
4、曝气流量计:转子流量计,LZB-10,流量:0.1~1m3/h
5、气量调节阀:铜闸阀,规格DN15
6、曝气管路:曝气管,DN10
7、电动球阀若干,自动实现A/O污水处理工艺、A2/O污水处理工艺、UCT污水处理工艺、MUCT污水处理工艺
套
1
十二
竖流式二沉池
1、竖流沉淀池:进口透明有机玻璃材质;停留时间约2h,有效容积30L。
2、污泥回流泵:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量可达30L/h
套
1
十三
EGSB
1、EGSB厌氧反应器:进口透明有机玻璃材质;停留时间约6h;配加热保温循环水套
2、提升泵:无极调速调节流量,最大流量:0.5L/min,转速范围:0~150(转/分钟),DC 24V±10%
3、流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量可达30L/h
4、湿式气体流量计:LML-2;0.5 m3/h
5、温度控制仪:测量范围:0~100度;分辨率:1度;精确度:1度; 数码管显示;配K分度热电偶传感器
6、加热器:单相AC220V/2000W不锈钢加热管
7、加热水循环泵:单相AC220V/100W,最大流量1m3/h;扬程:6m
8、加热罐:100L不锈钢加热罐1个、循环管路1套
套
1
十四
接触氧化池
1、接触氧化池:进口透明有机玻璃;停留时间约4h,有效容积60L,含布水装置。
2、曝气泵:LP60静音气泵;电压:220~240V;频率:50/60HZ;功率:50W;气流量:70L/min;压力:0.037MPa
3、曝气流量计:转子流量计,LZB-10,流量:0.1~1m3/h
4、气量调节阀:铜闸阀,规格DN15
5、曝气管路:曝气管,DN10
6、填料:半软性填料9根
套
1
十五
辐流式二沉池
1、辐流式沉淀池:进口透明有机玻璃材质;停留时间约2h,有效容积30L。
2、机械刮泥机:AC220V交流减速电机,功率40W,转速1rpm;配不锈钢刮泥机
3、排泥阀:304不锈钢球阀,规格DN25
套
1
十六
卡鲁塞尔氧化沟
1、卡鲁塞尔氧化沟:进口透明有机玻璃材质;停留时间约12h,有效容积180L
2、提升泵:无极调速调节流量,最大流量:0.5L/min,转速范围:0~150(转/分钟),DC 24V±10%
3、机械曝气器3套:倒伞表曝式曝气;曝气机最高转速:500r/min可调;AC220V交流减速电机功率:60W;配不锈钢联轴器
4、交流数显智能调速器3套:额定功率:60W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速
套
1
十七
辐流式二沉池
1、辐流式沉淀池:进口透明有机玻璃材质;停留时间约2h;有效容积30L
2、回流泵:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量分别可达22L/h
3、机械刮泥机:AC220V交流减速电机,功率40W,转速1rpm;配不锈钢刮泥机
4、排泥阀:304不锈钢球阀,规格DN25
套
1
十八
厌氧池
1、厌氧池:进口透明有机玻璃材质;停留时间约1.5h,有效容积22.5L
2、提升泵:无极调速调节流量,最大流量:0.5L/min,转速范围:0~150(转/分钟),DC 24V±10%
3、交流数显智能调速器:额定功率:25W;输入电压:AC220V;数显转速并带转速微量调节;调速类型:无极调速
4、搅拌装置:AC220V交流减速电机,功率25W,转速:200rpm;配不锈钢搅拌桨
套
1
十九
好氧MBR池
1、MBR反应池:进口透明有机玻璃材质;停留时间约6h,有效容积90L
2、曝气泵:LP60静音气泵;电压:220~240V;频率:50/60HZ;功率:50W;气流量:70L/min;压力:0.037MPa
3、曝气流量计:转子流量计,LZB-10,流量:0.1~1m3/h
4、气量调节阀:铜闸阀,规格DN15
5、曝气管路:曝气管,DN10
6、MBR膜组件:平板膜组件
7、混合液回流泵:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量分别可达66L/h
8、高低液位开关:电磁式液位开关
9、膜滤抽吸泵:隔膜计量泵,最大流量:25L/h
套
1
二十
污泥浓缩池
1、污泥浓缩池:有机玻璃材质;停留时间约2h;有效容积30L
2、上清液回流泵:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量分别可达66L/h
3、排泥阀:304不锈钢球阀,规格DN25
套
1
二十一
普通活性污泥法
1、推流式曝气池:进口透明有机玻璃材质、停留时间6h、带曝气装置,有效容积90L
2、提升泵:无极调速调节流量,最大流量:0.5L/min,转速范围:0~150(转/分钟),DC 24V±10%
3、曝气泵:LP60静音气泵;电压:220~240V;频率:50/60HZ;功率:50W;气流量:70L/min;压力:0.037MPa
4、曝气流量计:转子流量计,LZB-10,流量:0.1~1m3/h
5、气量调节阀:铜闸阀,规格DN15
6、曝气管路:曝气管,DN10
7、竖流式沉淀池:进口透明有机玻璃材质,停留时间2h,有效容积30L
8、污泥回流泵:流量数显和无极调速,具有定时定量输送及回吸功能(防止滴漏),最大流量可达30L/h
套
1
二十二
清水池
304不锈钢材质;有效容积200L
套
5
二十三
板框压滤机
1、不锈钢板框压滤机组件:滤膜直径:Ф100mm;层数:10层
2、离心泵:南方泵业轻型卧式多级离心泵1台:扬程22M
3、储液罐:304不锈钢材质
4、液体出料阀:304不锈钢材质
套
1
二十四
304不锈钢撬装底座
1、不锈钢支架:304不锈钢方管,尺寸38*38mm,均配万向轮带禁锢脚
2、台面:304不锈钢
3、管路:304不锈钢管,DN25
4、阀门:304不锈钢阀门
套
8
二十五
控制系统
1、触摸屏:17英寸,实现远程手机、平板、电脑监控与控制
2、PLC:PLC 控制系统:PLC smart200系列
3、组态控制软件,基于.NET平台设计,从现场层的监控连接到企业管理层,解决了监控信息孤岛问题。视频监控、 信息管理、地理信息(GIS)、移动监控、多屏显示、三维(3D)图形、专业电子签名、工程历史回放、工程授权等功能,轻松满足高集成度的大型监控场合的应用。
① 人机交互平台:满足用户对于人机交互界面的高品质、较强的互操作性、众多新技术融入的要求。用户可以直观轻松创建、使用和管理各种监控对象,可直接导入3D模型,3D模型中的单元(风机、水泵、电机等电气元器件和管道)可直接编辑连接变量与控制器(PLC、仪表等)通讯连接。
② 移动访问平台:作为独立的服务器软件,为智能手机和平板电脑提供移动监控服务,包括APP、短息、邮件、电话、微信、视频监控等监控方式。除满足数据的交互外,还可以达到媲美桌面应用的可视化监控效果。
③ 3D三维平台:支持真正3D三维图形,提高运行效率。实现三维图形的旋转、拉伸、缩放等视角显示。支持三维模型的各个部分与自动化系统采集数据的融合交互。支持动画和操作事件,包括填充、旋转、缩放、移动、操作、可见性、数值显示、鼠标键操作、值输入、弹出菜单。
④ Excel报表:完全兼容Excel报表。可在Excel中完成报表设计再应用到工程中,或在软件中设计报表再在Excel中完善。提供多种标准格式,例如excel, pdf、htmlo提供实肘报表、历史报表、报警报表、消息报表等任何用户想获取的系统内容。操作方式与Excel完全一致,支持Excel中任意统计方法,可在报表中以柱状图、 曲线等各种方式进行分析显示,实现图表混排。
⑤ 控制画面:支持大画面、导航、无极缩放、分辨率无扰切换等画面功能。支持多屏显示,实现画面在多个显示器、一个显示器的某个区域、显示器拼接墙、显示器拼接墙的某个区域上的各种显示要求。可集成显示第三方应用,实现综合大系统的集中显示和控制。可轻松实现数据及视频大型监控中心的大屏显示。
4、根据在线检测的数据自动动态调节设备运行参数,动态分析工艺的能耗和物耗,同时进行动态的运营管理,在保证出水水质达标,设备正常运行同时,实现总体设备的动态节能分析。
5、PLC柜:GGD开关柜:尺寸:W800(600)XD600XH2200mm。系统额定电压:AC220V单相;系统额定频率:50Hz;污染等级:3级;防护等级:IP4X
6、智能触摸一体机:75英寸,移动式,边框宽窄:窄,USB2.0接口4个,USB3.0接口1个,HDMI2.0接口3个,带底座,CPU核数:四核心,运行内存/RAM2G,存储内存32GB,超高清4K
套
1
二十六
在线检测仪器
1、在线PH计:量程:-12—14 8台 原污水调节池、中和调节池、二级出水调节池、(调节下一阶段处理的PH,以适应下一阶段反应)
2、在线ORP计:量程:-2100--+2100mv 3台 厌氧池、EGSB反应器、MBR厌氧段(监测厌氧反应氧化还原电位)
3、在线DO:量程:0--20mg/l 5台 好氧池(SBR)、好氧MBR池、卡鲁塞尔氧化沟1个、生物接触氧化池、推流式曝气池(控制好氧区DO维持在2-4)
4、在线浊度:7台 中和调节池、二级出水调节池
套
1
