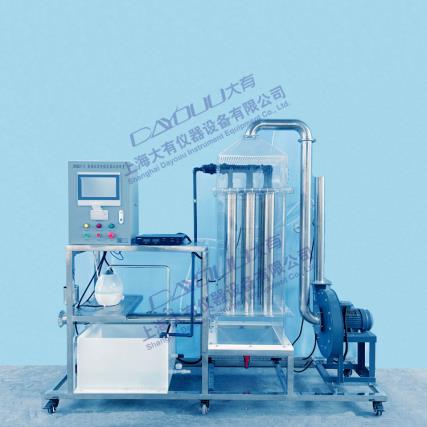

DYQ611Ⅱ 数据采集电除雾器实验装置

DYQ611Ⅱ 数据采集电除雾器实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.掌握电除雾器的结构特征与工作原理。

2.测定风压、风速、电压、电流板间距等因素对酸雾去除效率的影响。

3.测定电除雾器的工作效率。

二.技术指标

1.电场电压：0～20KV（可调）。

2.利用电除雾脱出烟气中水滴，除雾效率：≥80%。

3.工作电源：AC380V±10%、50Hz，三相五线制，功率1700W。安全保护：具有接地保护、漏电保护、过流保护。

4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

5.装置外形尺寸：长2200mm宽500mm高1700mm。

三.主要配置及参数

1.在线粉尘浓度检测系统（日本进口传感器）2套：4-20MA输出、测量范围0-1000PPM,分辨率1PPM。

2.在线风压、风量、风速检测系统1套：①L型皮托管1套。②压力传感器2套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA。风量、风速测量精度：±1%。

3.风管内在线温度、湿度检测系统2套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA。

4.PLC、显示器：10英寸彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

5.有机玻璃电除雾器1套、超声波雾化器1套。

6.放电极6只、集尘极6只、高压电源1台、变压器1台。

7.粉尘自动加料装置1套：不锈钢材质；卸除灰尘设备1套、排水槽1套。

8.管道气尘混合器1套：采用叶片式混合器、人工监测进出口2组、测压环2组、透明测压软管1批。

9.离心通风机1台：功率750W。

10.变频器1套：控制风机转矩调节风量大小。

11.304不锈钢台面、拉丝银双色板标牌。

12.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、急停按钮开关（正泰）、线槽等组成。

13.不锈钢连接管道、弯头，不锈钢快速连接件。

14.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
