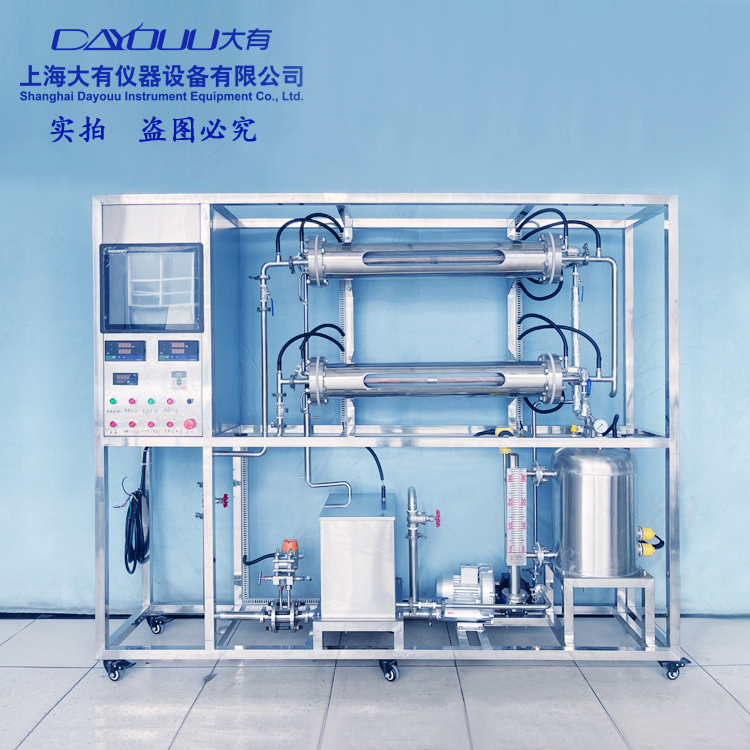

DYH111BⅡ 数字型传热实验装置（空气-水蒸气体系）（数字+手动型）
DYH111BⅡ 数字型传热实验装置（空气-水蒸气体系）
上海大有仪器设备有限公司 http://www.dayouu.com
电话：021-31006861/ 13310111608
一.装置功能
1.通过对空气—水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。
2.通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。
3.认识套管换热器（光滑、强化）的结构及操作方法，测定并比较不同换热器的性能。
二.技术指标
1. 普通传热管：
①空气流量：0-50m3/h、空气温度：50℃左右。
②雷诺准数 Re：104—5×104。
2.强化传热管：
①空气流量：0-50m3/h、空气温度：50℃左右。
②雷诺准数Re：104—5×104
3.装置外形尺寸：2300mm×500mm×1900mm。
三.公用设施
水：装置自带蒸汽发生器，具有自动补水功能。
电：电压 AC380V，功率6KW，三相五线制，每个实验室需配置 1~2 个接地点（安全地及信号地）。
气：空气来自风机（自带气源）。
实验物料：水蒸汽---空气。
四.主要配置及参数
1.普通传热管1套：φ25mm×2mm（紫铜管），φ100mm×5mm（高硼硅硬质玻璃管）。
2.强化传热管1套：φ25mm×2mm（紫铜粗糙管），φ100mm×5mm（高硼硅硬质玻璃管）。
3.磁翻板液位计1个：带485通讯 法兰连接DN15 。
4.蒸汽发生器1台：不锈钢材质，配有两个加热棒：加热棒1（PID控制）：电压380V、功率1000W~1500W；加热棒2（常加热）：电压380V、功率2500W~3000W，配有安全阀、压力表、温度计及液位计。
5.集水箱1台：材质304不锈钢、尺寸300mm×440mm×400mm、内有不锈钢浮球阀。
6.不锈钢高压泵：电压220V、功率250W、吸程6~8米、扬程30米、流量0.8~1.7m³/h。
7.孔板流量计（配有压差传感器）：体积流量8-80m3/h。
8.八路信号输入巡检仪：显示温度，测量显示精度±0.2％FS。
9.PT100型热电阻11根，E型热电偶6根。
10.旋涡气泵：电压380V、功率0.85KW、额定电流3.3A、最大负压-16Kpa、最大风压16Kpa、最大风量145m³/h、额定频率50HZ。
11.电源控制系统：304不锈钢电控箱；正泰电器：接触器、开关、漏电保护空气开关。
12.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。
13.不锈钢框架实验台（30×30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
14.彩色触摸屏：10英寸。
15.PLC组成：模拟模块：分辨率：16位，RS485通讯模式。功能：温度、流量、压差等模拟量信号采集与历史数据记录。配数据采集软件一套，在线工业组态软件一套。16.与本工艺配套的3D仿真教学软件、3D虚拟仿真平台。含管理员端、教师端、学生端；①局域网版；②网络版；③学生可任意在手机端和电脑端通过此平台学习设备的操作；④软件有实验原理、实验目的、实验步骤、语音播报、切换场景、文字辅助认识设备、操作指引、模拟实验、场景特效、背景音乐等功能；⑤▲软件可以人物360°漫游的视角观看各个角度；⑥▲软件平台可实时记录和保存学生操作软件的情况⑦▲学生按实验步骤进行考试，系统能当场评分并上传到教师端；⑧▲可以查询学生的历次考试成绩及使用3D仿真软件的情况。
（1）3D虚拟仿真平台：登录管理员以及教师端账号后可看到个人信息、学校管理、学院管理、系别管理、年级管理、班级管理、设备列表、考试管理、试卷管理、学生试卷、签到管理、新增作业管理、未审批作业、科目管理、作业成绩、考试成绩、错题试卷、未审核作业、通知公告、最新作业、成绩查询、在线用户、和系统设置这二十三个功能菜单，包含添加部门名称、负责人、联系电话、邮箱信息、管理员用户昵称、邮箱、用户名称、岗位、学校名称、手机号码、自主设置密码、搜索查询成员，上传文件、文件类型、专业、科目以及学校ID，可以在软件平台以文档形式上传教学资料，考试题目，可设置单选题、多选题、判断题、填空题、内容、科目、答案添加，▲可以查询学生的历次考试成绩，使用3D仿真软件的情况；学生可任意在手机端和电脑端通过此平台学习实验设备的使用操作，完成理论知识的学习，系统可立即自动批改并生成考试分数，实时上传到教师端。
