01DYJ116双阀滤池

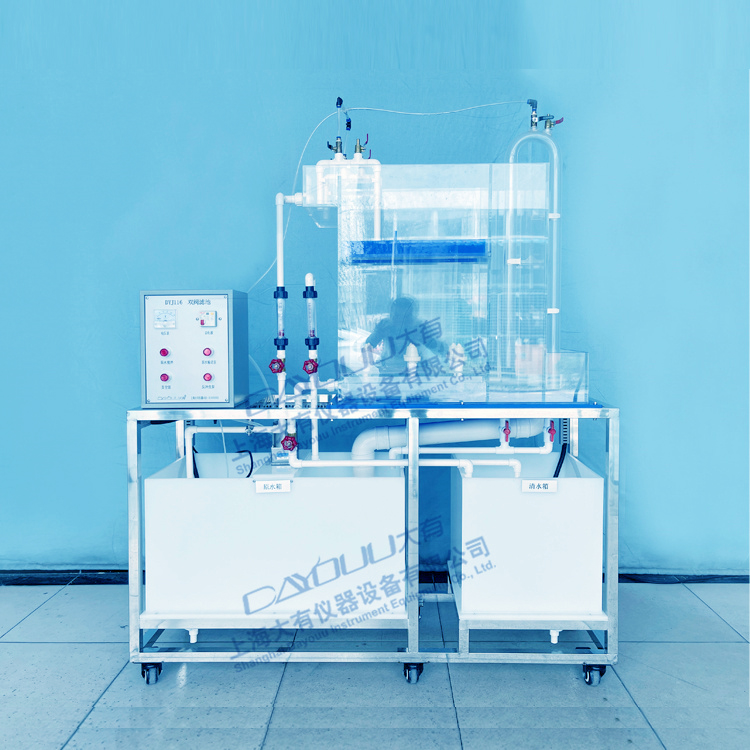

DYJ116 双阀滤池

一.实验目的
1.通过对有机玻璃装置直接地观察,能清晰地了解其内部构造
2.通过实验能直观地反映全过滤过程,虹吸形成过程,反冲洗过程及冲洗终止过程。
二.技术指标
1.处理过滤水量:200L/h、过滤滤速:8~10m/h、反冲洗强度:14~15L/s•m2。
2.设计进水浊度:10º~30º、出水浊度:1º~4º。
3.工作电源:AC220V±10%、50Hz,单相三线制,功率300W,安全保护:具有接地保护、漏电保护、过流保护。
4.线槽:用于电源线和控制线安装,绝缘、防弧、阻燃自熄,尺寸30*30mm。
5.拉丝银双色板标牌标注主要组成单元,管路性质和水流方向标识,便于学生了解设备。
6.304不锈钢台面、不锈钢框架实验台(30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚)。
7.装置外形尺寸:1400×450×1750mm。
三.主要配置及参数
1.双阀滤池1套:主体10mm厚透明有机玻璃材质,底板15mm厚蓝色有机玻璃板,包含滤池1格、排水虹吸管1套、进水水虹吸管1套、布水槽1只、虹吸发生装置1套、中央反冲洗槽1套、出水渠1只、反冲洗连接管1套。
2.原水箱和清水箱1只:白色10mm厚PP板,水箱底板上安装有放空阀,方便将水排净。
3.搅拌装置1套,含不锈钢搅拌桨1个,定速电机1台:电压220V、功率25W、15K、90转/min。
4.原水输送泵1台:电压220V、功率35W、扬程2.0米、流量2000L/h。
5.反冲洗泵1台:电压220V、功率150W、扬程5.0米、流量6800L/h。
6.真空泵1台:电压24V、功率2W、压力范围-60Kpa~120Kpa。
7.流量测量与调节:转子流量计,管道、水、1个、量程25~250L/H;管道、水、1个、量程60~600L/H。
8.铜闸阀3个:DN15;虹吸形成阀2个:1/4内外丝铜阀;虹吸破坏阀2个:1/4内外丝铜阀。
9.长柄滤头6个:Φ50mm;石英砂30KG。
10.管道、阀门、弯头:UPVC。
11.电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西)、电压表、带灯自锁按钮开关(正泰)、线槽等组成,控制箱面板采用铝质凹字技术制作。
