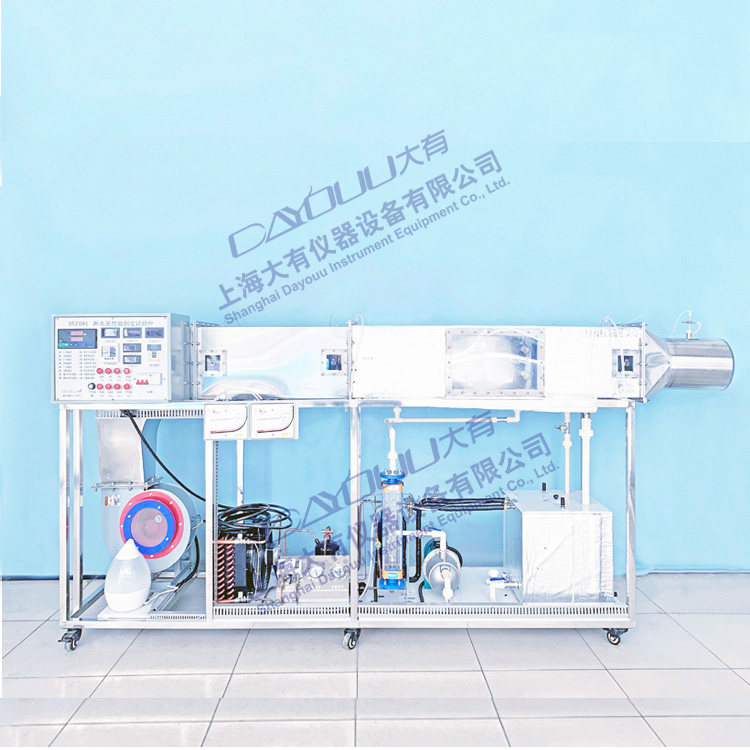

DYZ081 淋水室性能测定实验台

DYZ081 淋水室性能测定实验台

上海大有仪器设备有限公司 http://www.dayouu.com

电话:021-31006861/ 13310111608

.实验目的

1.通过在淋水室中对新风喷不同温度的水,可实现空气的加热、冷却、加湿和减湿等多种空气处理过程,并可计量水量和水的温度。

2.了解淋水室中水滴与空气之间的热湿交换过程。通过实验加深对直接接触式热湿交换概念地理解。掌握测量淋水室进出水和空气进出口温度、相对湿度、阻力特性的方法。熟悉换热量、热交换效率系数和接触系数的测定方法。

二.技术指标

1.装置工作环境:常温、常压下运行

2.★干湿球温度测量的空气相对湿度与湿度表测出来的误差在5%以内。

3.工作电源:AC380V±10%、50Hz,三相五线制,功率6KW。安全保护:具有接地保护、漏电保护、过流保护。

4.电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘、防弧、阻燃自熄等特点,布线整齐,安装可靠,便于查找、维修和调换线路。

5.装置外形尺寸:3100×630×1510mm。

.主要配置及参数

1.不锈钢实验风道:预热段/加湿段/淋水室空气处理段,截面积320×320mm。淋水室长度为1350mm

2.挡水板3块315×315×145mm,W型挡水板片。

3.离心喷嘴3个Y-1型ABS材质φ4mm双排对喷

4.不锈钢材质测速段,内直径248mm。观察窗,加水孔,洗耳球

5.电加热器,1500KW每组,共3组。

6.德尔超声波加湿器

7.不锈钢恒温水箱400×400×400mm外包保温棉电加热器,1500KW每组,共3组压缩机制冷,并配有温控表(加热和制冷)来控制加热启停和压缩机启停

8.毕托管流量系数0.998YBS-700红油斜管微压计MARK-Ⅱ,-10~700Pa

9.HIGHLY,R22材质,1HP封闭式压缩机(50HZ,AC220V~240V)

10.风冷冷凝器,制冷剂铜管(外直径10mm低温侧缠绕保温棉),储液罐(2L容积,R12、R22、R134a、R404a、R410、R502、R507),干燥过滤器(-40℃~+120℃,4.5MPa),罐式换热器(外直径120mm,高度220mm),制冷剂测压铜管外直径4mm,RF型热力膨胀阀(RF-22,-40℃~+10℃,最大试验压力3.0Mpa,浙江鸿森),R22制冷剂

11.压缩机吸排气压力保护器,压力表

12.十六路巡检仪,温控表,K型热电偶16个数显电压电流表

13.电位器,固态调压器

14.玻璃转子流量计20℃,L/h,100~1000,LZB-25

15.SHIMGE单相不锈钢喷射式电泵最大流量4.2m3/h,最高吸程9m,最高扬程35m,同步转速3000r/min,额定流量2.5 m3/h,额定扬程16m,额定功率0.55KW,配管内径25mm,AC220V,50HZ,3.9A

16.三相异步电动机,额定功率0.75KW,额定转速1590r/min,额定电压380V,额定频率50Hz,绝缘等级F

17.CF-11多翼式低噪声离心通风机流量1950~2850 m3/h,全压490~390Pa,主轴转速1450r/min

18.水杯和湿纱布ABS外直径20MM进回水管路,304材质三通、阀门,弯头和内外丝,铜闸阀;

19电源控制系统:304不锈钢控制柜、漏电保护器、变频器及控制面板、带灯自锁按钮开关、调节旋钮、线槽等组成,控制箱面板采用铝质凹字技术制作。

20.不锈钢框架实验台(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)。

21.实验报告测试样本(作为调试验收标准)。
