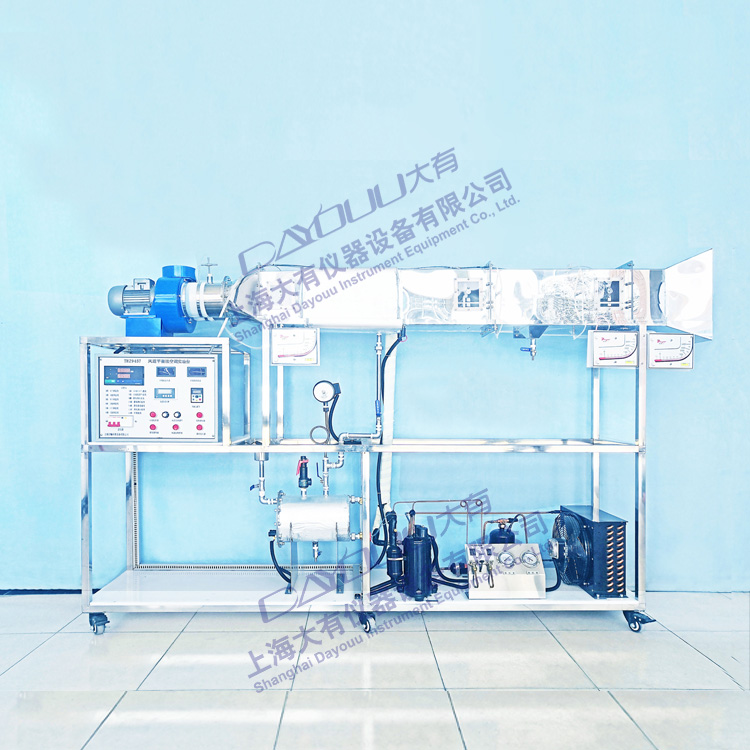

DYZ451 风道平衡法空调实验台

DYZ451 风道平衡法空调实验台

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.测试空调器的制冷量。

2.测试空调机的实际制冷系数。

二.技术指标

1.装置工作坏境：常温、常压下运行。

2.工作电源：AC380V、50Hz，三相四线制，功率5KW。安全保护：具有接地保护、漏电保护、过流保护。

3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

4.装置外形尺寸：2620×500×1600mm。

三.主要配置及参数

1.风道：尺寸2260×210×210mm，整体采用304不锈钢材质，上有3个120×120mm透明有机玻璃视窗。

2.水杯3个：透明有机玻璃材质，φ20mm*高度120mm。

3.毕托管：不锈钢材质，流量系数0.999。

4.蒸汽发生器：整体不锈钢密封，采取保温棉保温，增加风道空气湿度。

5.电接点式真空表：量程：-0.1Mpa~0.3Mpa，精度等级：1.5，触电功率10VA，30VA,最高工作电压：AC380V。

6.弹簧式安全阀： 公称直径：14mm，流道直径：10mm,适用温度：≤280℃，整定压力：0.3Mpa，排量系数：0.75，压力等级：0.05~0.5Mpa。

7.电加热丝：M型加热丝，功率：1200W。

8.离心式通风机：电压380V，频率：50HZ。

9.风机变频器：输入电压380~440V±10％，0.75KW，2.3A。

10.蒸发处风扇电机：220，50HZ，0.38，60W。

11.制冷系统：制冷压缩机：1HP，结构类型：转子式，电压：220V/240V，频率：50HZ，制冷量：632Kcal/h。冷凝器为风冷冷凝，传热方式：间壁式换热器，储液罐：直径70mm，高度210mm。热力膨胀阀：温度范围：-40℃~+10℃，最大试验压力为3.0Mpa。视液镜。

12.真空表（2只）：精度1.6/2.5，高压量程：-0.1Mpa~3.8Mpa，低压量程：-0.1Mpa~1.8Mpa。温度影响：使用温度偏差偏离20±5℃，其温度误差不大于0.4%/10℃。

13.智能单相功率表：AC0-10A/250V，电源AC220V,模拟量输出4~20mA。

14.高低压压力控制器：当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源。

15.电源控制系统：漏电保护器、电压表、电流表、带灯自锁按钮开关、调节旋钮等组成，控制箱面板采用铝质凹字技术制作。

16.304不锈钢框架实验控制柜（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

17.提供实验报告测试样本（作为调试验收标准）。
