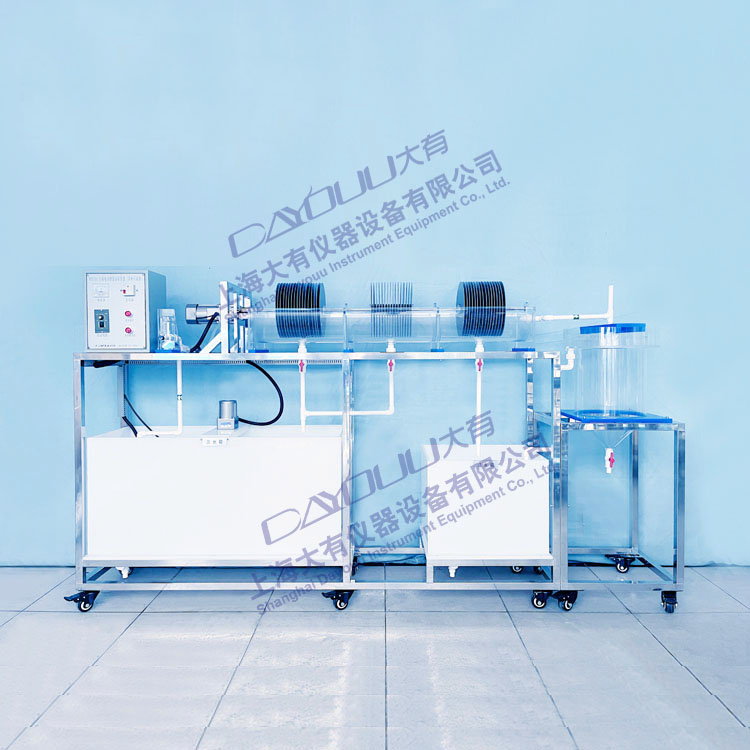

DYC106 电动生物转盘实验装置

DYC106 电动生物转盘实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.实验目的

1.处理水量：5～10L/h、停留时间：3～5h。

2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤1100w；安全保护：具有接地保护、漏电保护、过流保护。

3.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。

4.池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。

5.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

6.装置外形尺寸：1700mm×600mm×1200mm。

三.主要配置及参数

1.生物转盘1套

①废水处理槽1套：透明有机玻璃材质、厚度7.5mm、容积约30L，配有进水堰和出水堰各3个。

②盘片：PVC材质，φ280mm、51片。

2.传动装置1套，含转动轴和调速电机1台：电压220V、功率90W、30K、15轴（加强型）带调速器。

3.原水箱和清水箱1只：白色10mm厚PP板，原水箱865*550*400mm、清水箱500*550*400mm，水箱底板上安装有放空阀，方便将水排净。

4.搅拌装置1套，含不锈钢搅拌桨1个和定速电机1台：电压220V、功率25W、15K、90转/min。

5.原水输送泵1台：电压220V、功率35W、扬程2.0米、流量2000L/h。

6.流量测量与调节：有机玻璃面板式转子流量计1个、水、25~250ml/min。

7.透明硅胶管1根；管道、阀门、弯头：UPVC。

8.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
