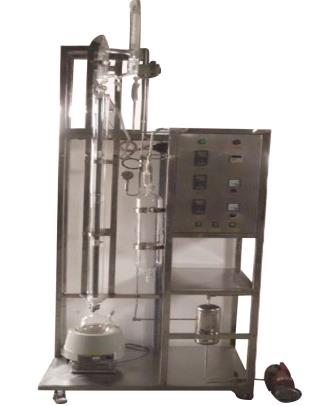

DYH401Ⅱ 数字型特殊精馏实验装置

DYH401Ⅱ 数字型特殊精馏实验装置

上海大有仪器设备有限公司 http://www.dayouu.com

电话：021-31006861/ 13310111608

一.装置功能

1.熟悉精馏单元操作过程的设备与流程。

2.学习精馏塔效率的测定方法，适用于常压、加压和减压精馏等特殊精馏。

二.技术指标

装置外形尺寸：1200×500×2200mm（长×宽×高）。

三.公用设施

水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。

电：电压AC220V，功率2KW，标准单相三线制。

四.主要配置及参数

1.精馏塔塔径φ25mm，塔高1400mm,材质为玻璃塔结构，塔内填装φ3x 3 mm不锈钢θ网环型填料。塔釜为三口烧瓶带导电膜保温，保温段加热功率上下两段各300W；塔釜容积：500ml；联接方式：直磨口。

2.塔釜加热：塔釜置于500W电热包中。采用电压控制器控制釜温。

3.温度控制及仪表: 3个数显温度控制仪，量程：0-150℃；温度误差≤2℃。

4.真空度：最高真空度可达60Pa，约0.5mmHg。

5.液体流量计范围：1.6-16ml/min,，压力表量程：-0.1-0.1MPa。

6.塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等仪表组成，回流比控制范围：99：1—1：99。

7.各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。

8.电器：接触器、开关、漏电保护空气开关。

9.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。

10.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。

11.软件组成：模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。

五.测控组成

变量	检测机构	显示机构	执行机构
流量	转子流量计	转子流量计	手动调节
回流比	回流比继电器	回流比控制显示仪，精度：0.5%FS	回流比控制显示仪
塔节温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
塔顶温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
塔釜温度	PT100铂电阻	数字温度控制仪，精度：0.5%FS	固态调压模块
